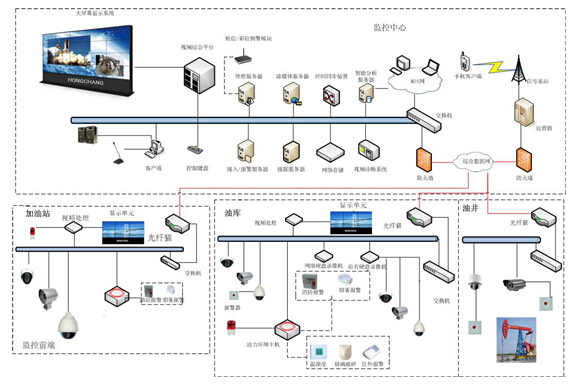

系统拓扑图：

石油石化监控显示系统概述：
1、随着现代科学技术的发展，计算机图形学和图像显示技术不断进步，石油、石化管理领域一体化管理进程不断推进。可视化信息管理模式已成为石油石化信息化推进和生产管理的一种必然趋势。在石油石化行业中，石化基地调度指挥中心承担着全方位石化基地科学调度、应急指挥、安全预警的重任，是石化信息化建设的关键部门，为保障某石化基地准确及时地实现调度指挥，大屏幕显示系统能够提供完善的支持。大屏系统可以对整个石化基地的生产情况与管理信息的一体化集中展示和控制，与安全应急指挥等起到了不可磨灭的重要意义。
2、在石油石化领域，通过搭建一体化协同研究环境、一体化生产运行管理综合显示平台，协助业务用户完成信息系统与自控系统的集成应用；以拼接显示系统为综合显示平台，结合数字视频监控技术、GIS地理信息系统、SCADA数据图像化技术，从创新生产作业方式、强化过程管控、提升 业务运行效率和决策管理水平等目标出发，整体推出油气勘探、油气开发、生产运营监控、场站设施设备、石油气管道、应急救援决策管理等可视化综合显示系统应用解决方案。
石油石化监控显示系统特点：
1、在石油及石化连锁店位置分散、网点众多的情况下，每个店可配置高清录像矩阵主机，单机集成高清视频浏览、流媒体转发、磁盘阵列录像、远程点播等全部功能，可长期独立运行，轻松实现高清视频网络监控。
2、立体监管模式：实现井场/厂站、作业区、二级单位、分公司/管理局多级垂直监管，固定网络采用C/S、B/S方式进行访问，移动网络通过移动终端（手机、平台等）对现场进行监管。
3、监控中心应用GIS电子地图技术，可标注所有连锁店的地理位置信息，方便调取现场视频信息和日志查询。
4、辅助系统融合：除了实现视频监控、安全警卫等系统集成，还能集成环境监测、门禁、智能控制等子系统的集成，各子系统根据预案进行联动。
5、出入口配置车牌识别模块，对进出车辆进行牌照识别抓拍。
6、重要区域配置智能跟踪快速球机，具备自动跟踪目标能力，可清晰完整地记录过往人与车。
7、独有3G智能手机浏览终端，可随时随地远程浏览各连锁店的视频画面，方便移动办公。
8、丰富细致的权限管理功能，按用户组管理视频权限，权限可精确至单台摄像机。
9、具备扩展接口，可与110警务、119消防平台联动。
10、综合数字图文信息通过DLP拼接大屏幕拼接系统重现，提供一个高亮度、高分辨率、多窗口的数字显示平台。
11、DLP大屏幕显示系统能够对加油站、油库、油井的数据采集与传输状态、数据库数据等内容（包括数据、图表、监控画面）快捷、准确地接收并清晰地显示。
方案亮点：
1、当成品油库执行遥控操作时，控制信令自DCS系统发送至视频监管系统，视频联动后可对阀门、开关等设施的操作结果进行验证。
2、当加油站柜台收银时，POS机启动信令发送至视频监管系统，可对收银过程进行全程管控。
3、对井场/厂站配置定期巡检预案，并利用智能视频分析技术，对工作场地进行布防，一旦发现有人进入警戒区域即可触发报警。
4、支持与油田SCADA生产系统对接，当视频监管系统接收到系统转发的报警信号，能够联动视频预置位，真正实现了可视化运行管理。
